產品簡介

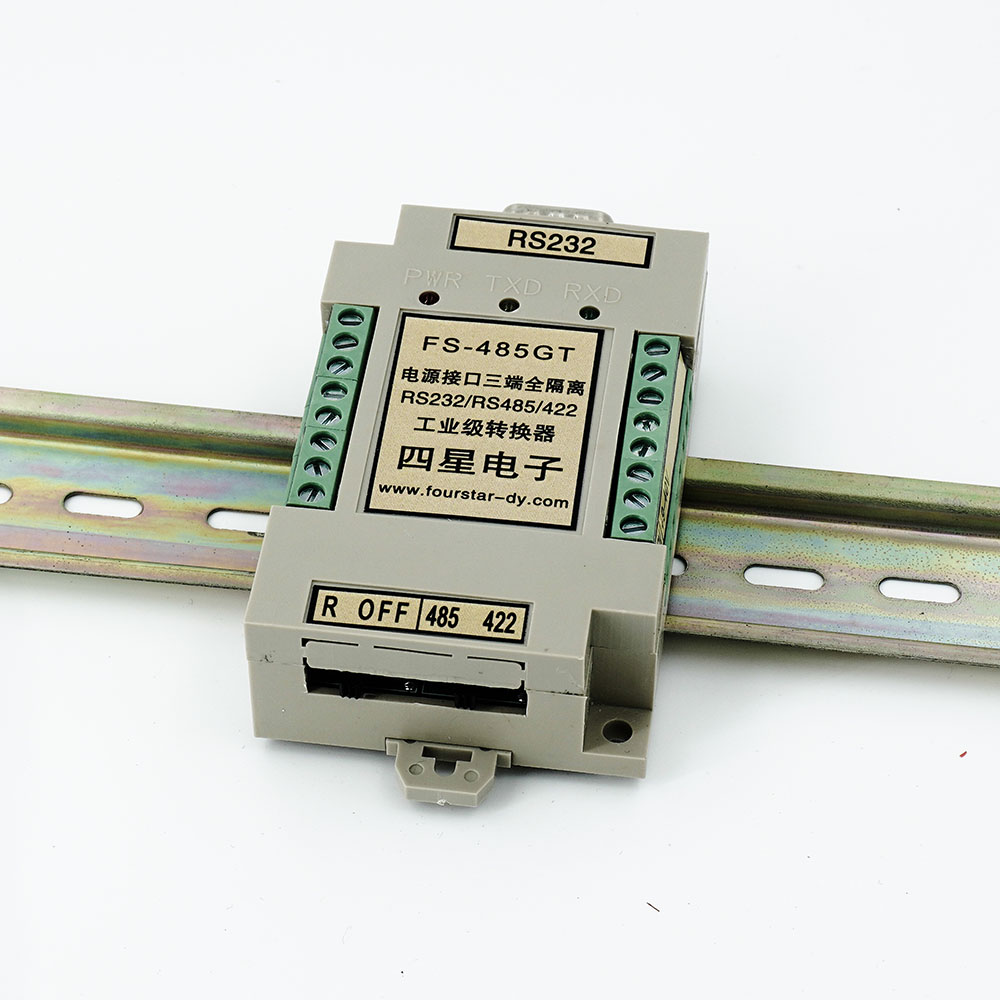

電源接口三端全隔離的RS232/RS485/422工業級轉換器，9～40VDC寬電壓供電，全雙工半雙工通用，無延時自動收發轉換，最高速率230Kbps，最大通信距離2km（9600bps），3km(4800bps)外形為導軌安裝的工業結構,帶通信指示燈，可帶64個RS485節點，防雷擊。
技術參數
1、接口標準：TIA/EIA-RS232C、TIA/EIA-RS485/422，RS232僅使用TXD、RXD、GND三線。
2、輸出為四線全雙工 RS422 接口和二線半雙工 RS485 接口。
3、需外接 9 ～ 40VDC 電源，消耗功率＜ 1W。
4、光隔離電壓：電源對 RS232 和 RS485/422 隔離電壓為 1000VDC；RS232 對 RS485/422 隔離電壓為 1000VDC。
5、傳輸介質：普通雙絞線：截面積 0.5mm2 ，分布電容＜ 60pf/m ，特性組抗 120 歐。
6、工作方式： RS485 半雙工透明傳輸或 RS422 全雙工透明傳輸。
7、最大通信距離為 3000 米 （ 4800bps 時）、 2000 米 （ 9600bps 時）， 1200 米 （115.2Kbps 時）。
8、RS485/422 可掛節點數為 32 個。
9、波特率為 0 ～ 230Kbps 自適應。
10、接口保護：RS485/422 端口：± 15KV 防靜電保護、 600W 防雷擊（浪涌）保護和防 60V 持續過電壓的自恢復保護。
RS232 端口：± 15KV 防靜電保護。
電源端口：防接反保護，過流保護。
11 、安裝方式： 35mm 標準導軌安裝和螺栓孔安裝。
12 、 工作溫度 :-40 ～ 85 ℃。
13 、外形尺寸： 85 × 55 × 25。

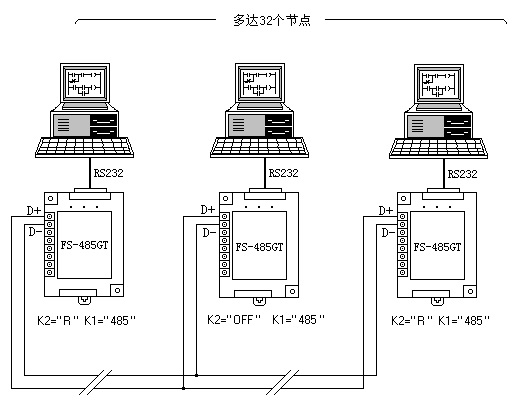

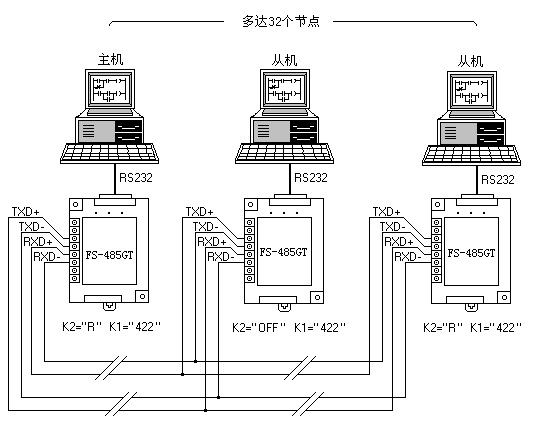

應用拓?fù)?/strong>
