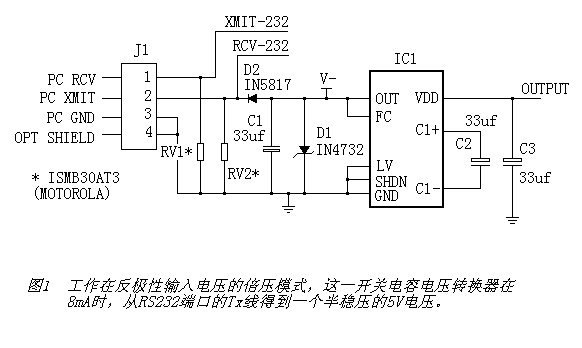

圖1的電路從一個RS-232端口產生半穩壓5V輸出。與PC鼠標電源或依靠調制解調器控制信號DTR和RTS的可比較電路不同的是，該電路采用3線端口（GND,Rx和Tx)工作，并僅從Tx線獲得功率。（除非高占空比時，Tx線，RCV-232在提供功率時仍然可供使用）。輸出電流大約8mA，對CMOS微控制器和其它低功耗電路足夠了。IC1是一個開關電容充電泵電壓轉換器，它既可以使輸入電壓反向，也可以使輸入電壓加倍。圖中的電路連接提供倍壓配置,使輸入電壓極性反轉：正輸入電壓一般在GND和OUT之間連接，但是該電路卻在OUT和GND之間連接一個負輸入電壓。IC使負Vin在正向加倍，產生一個與Vin相等的正輸出（在Vdd端）。
齊納二級管D1用作并聯穩壓器，使Vin"半穩壓"至-5V(實際為-4.7V)。圖中的33uF電容比一般的電容值要大一些，它在最壞傳送模式（全零）下支持輸出電壓。例如，在9600波特時，零特性使輸出電壓下降大約0.2V。對于更低的波特率，需要將C1換成一個更大的電容。
