產品簡介
迷你型3口工業以太網交換機，也稱為以太網總線連接器、網絡三通。只有麻將大小，直插設備網口，立即將設備的一個網口擴展成二個網口，以便于實現以太網“手牽手”的總線型連接，不占用導軌安裝位置。符合IEEE802.3，10/100Base-TX工業以太網標準，速率10/100M自適應，具有廣播風暴抑制功能，帶有電源、以太網端口狀態指示燈。各網口之間及電源端口相互隔離，5～36VDC寬電壓供電，-20～+75℃工業級工作溫度。廣泛用于安裝空間狹小的各種以太網設備。
技術參數
● 電源電壓：5～36VDC寬電壓供電，功耗約0.5瓦，可直接從就近設備上取電。
● 網口-網口-電源端口全部相互隔離，隔離電壓1500Vrms。
● 符合IEEE802.3 10/100Base-TX以太網標準，并支持各種工業以太網協議。
● 具有廣播風暴抑制功能，限制網絡廣播風暴產生的過量報文，有效維護數據正常傳輸。
● 傳輸速率：10/100M自適應。
● 網口具有MDI/MDI-X 自動跳線功能，可自動適應直通網線和交叉網線。
● 最大傳輸距離：五類雙絞線（Cat.5）100米。
● 具有電源、以太網端口狀態指示燈。
● 工作溫度：-20～+75℃。
● 外形尺寸：65mm×37mm×20mm（長×寬×高），約為一個麻將大小。
● 重量：30克。

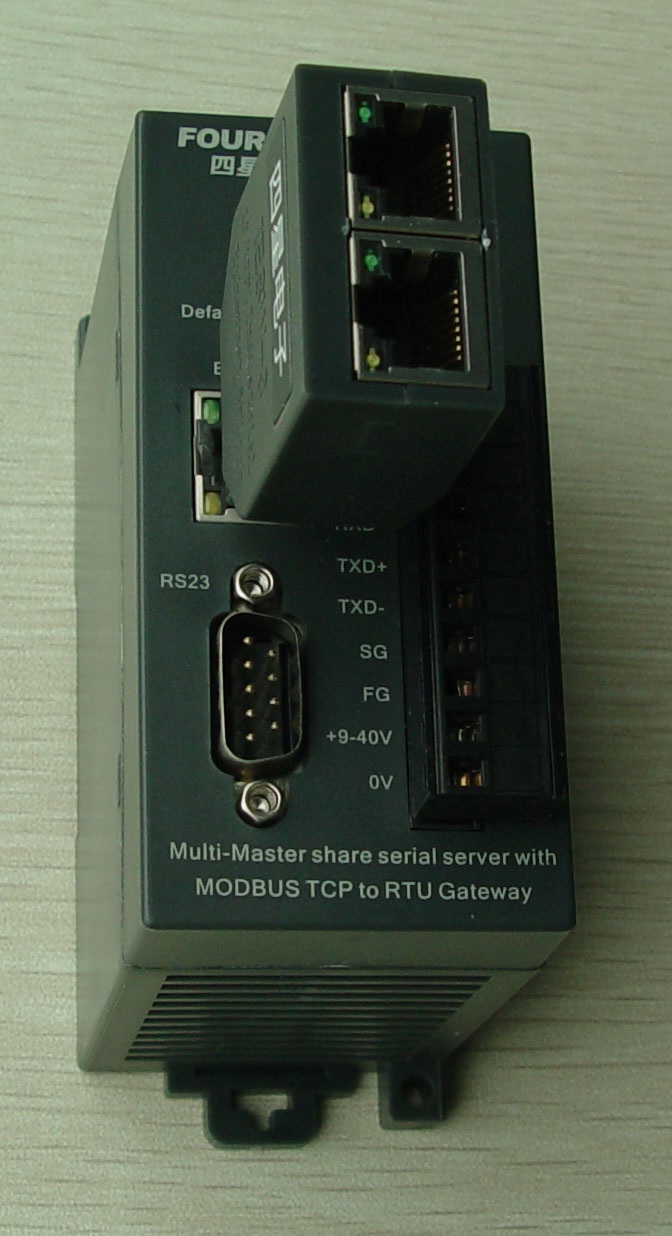

● 安裝方式：直插設備的網口，也可用網線連接IESW-3和設備的網口而將其放置于匯線槽內。
應用拓撲
